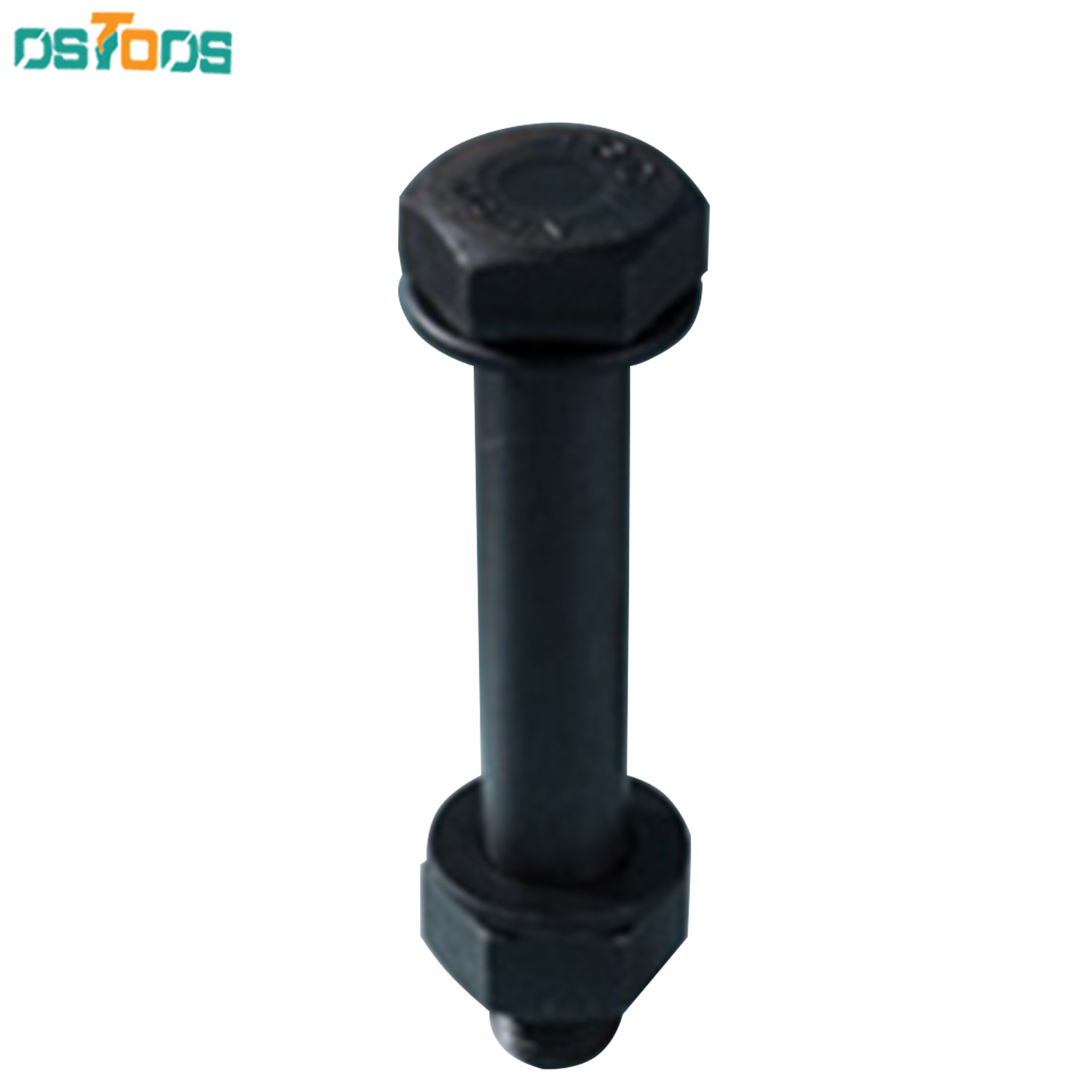

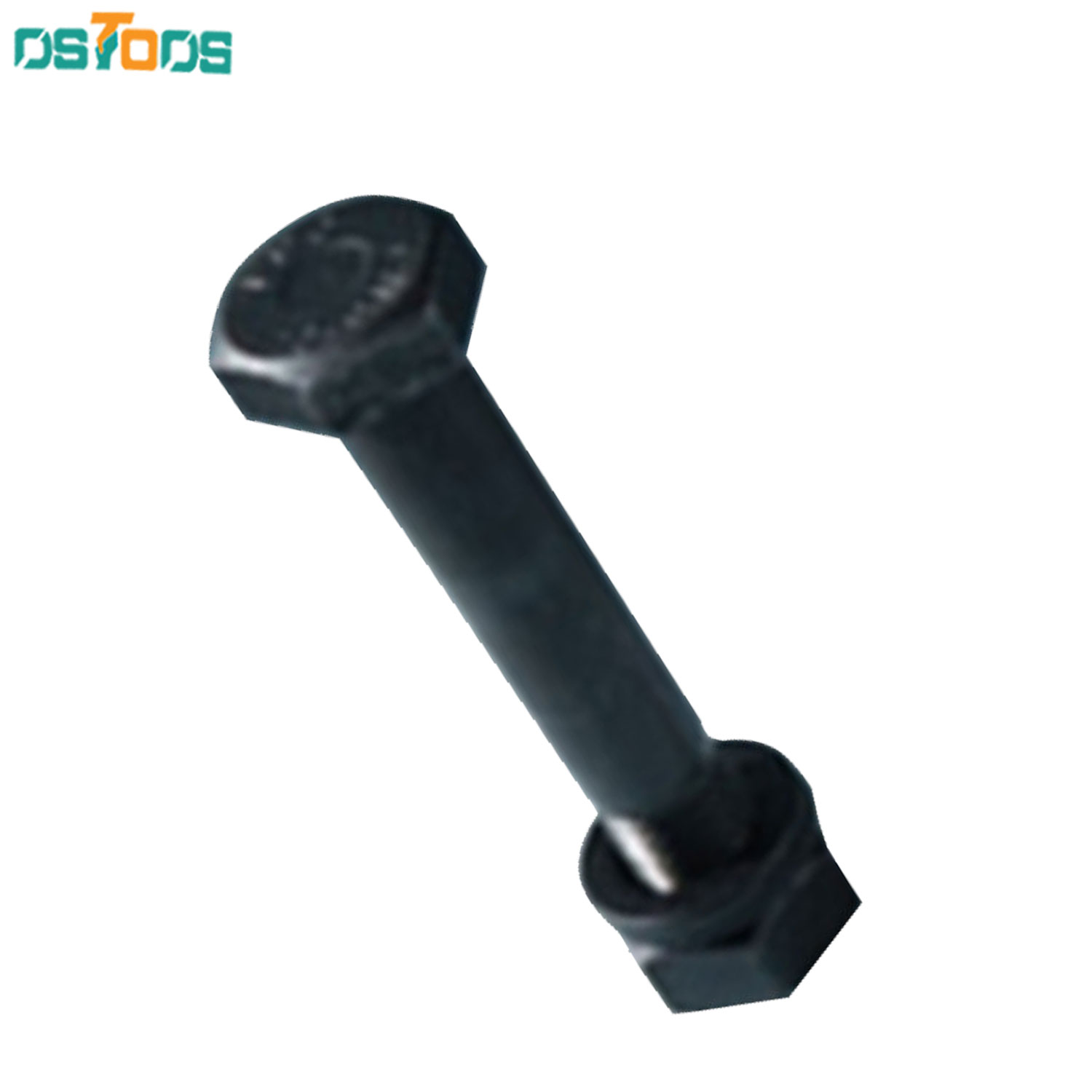

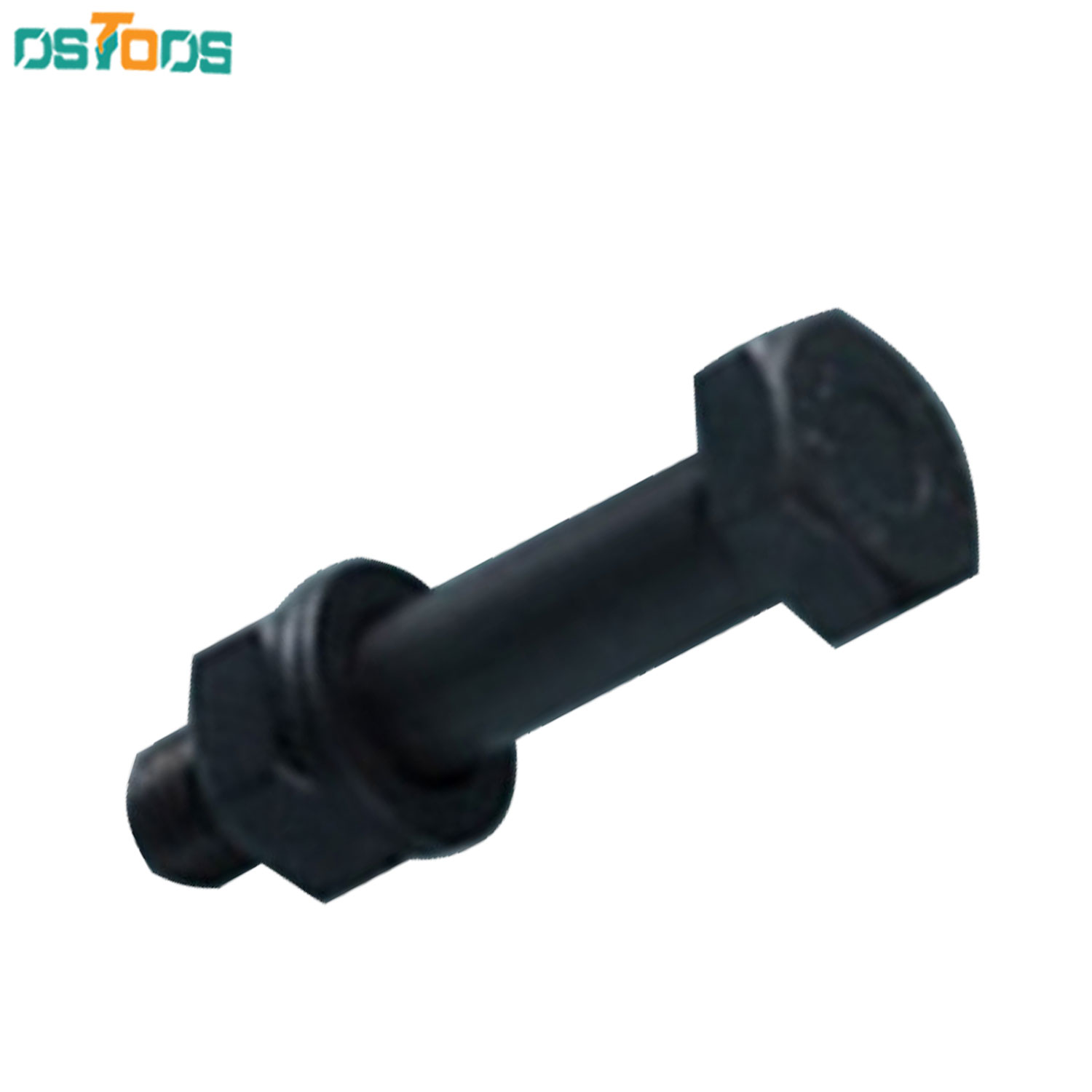

پیچ های پر مقاومت طبق استاندارد EN14399-4 SYSTEM H

اتصالات پیچ و مهره ای در پل ها و سازه های فولادی بلند مرتبه که در معرض تنش های لغزشی و برشی قرار دارند باید توسط پیچ های پر مقاومت با سر شش گوش (بزرگتر از معمول) ، ساخته شده طبق استاندارد فوق ، به یکدیگر متصل گردند. نیروی گشتاور مورد لزوم به منظور ایجاد حداقل نیروی پیش تنیدگی لازم روی پیج که از الزامات استاندارد فوق می باشد. در آزمایشگاه شرکت ایران پیچ توسط دستگاه Tension Calibrator محاسبه و بر روی گواهی نامه یا کارتن های مربوطه درج می گردد.

محدوده تولیدات : M12 تا M30 تا حداکثر طول 250mm



Thread d			M12		M16		M20		M22		M24		M27		M30		M36
l			Ʃ tmin and Ʃ tmax
nom.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
35	33,75	36,25	16	21
40	38,75	41,25	21	26	17	22
45	43,75	46,25	26	31	22	27	18	23
50	48,75	51,25	31	36	27	32	23	28	22	27
55	53,5	56,5	36	41	32	37	28	33	27	32
60	58,5	61,5	41	46	37	42	33	38	32	37	29	34
65	63,5	66,5	46	51	42	47	38	43	37	42	34	39
70	68,5	71,5	51	56	47	52	43	48	42	47	39	44	36	41
75	73,5	76,5	56	61	52	57	48	53	47	52	44	49	41	46	39	44
80	78,5	81,5	61	66	57	62	53	58	52	57	49	54	46	51	44	49
85	83,25	86,75	66	71	62	67	58	63	57	62	54	59	51	56	49	54	43	48
90	88,25	91,75	71	76	67	72	63	68	62	67	59	64	56	61	54	59	48	53
95	93,25	96,75	76	81	72	77	68	73	67	72	64	69	61	66	59	64	53	58
100	98,25	101,75			77	82	73	78	72	77	69	74	66	71	64	69	58	63
105	103,25	106,75			82	87	78	83	77	82	74	79	71	76	69	74	63	68
110	108,25	111,75			87	92	83	88	82	87	79	84	76	81	74	79	68	73
115	113,25	116,75			92	97	88	93	87	92	84	89	81	86	79	84	73	78
120	118,25	121,75			97	102	93	98	92	97	89	94	86	91	84	89	78	83
125	123	127			102	107	98	103	97	102	94	99	91	96	89	94	83	88
130	128	132			107	112	103	108	102	107	99	104	96	101	94	99	88	93
135	133	137					108	113	107	112	104	109	101	106	99	104	93	98
140	138	142					113	118	112	117	109	114	106	111	104	109	98	103
145	143	147					118	123	117	122	114	119	111	116	109	114	103	108
150	148	152					123	128	122	127	119	124	116	121	114	119	108	113
155	153	159					128	133	127	132	124	129	121	126	119	124	113	118
160	158	164							132	137	129	134	126	131	124	129	118	123
165	163	169							137	142	134	139	131	136	129	134	123	128
170	168	174									139	144	136	141	134	139	128	133
175	173	179									144	149	141	146	139	144	133	138
180	178	184									149	154	146	151	144	149	138	143
185	182,7	189,6									154	159	151	156	149	154	143	148
190	187,7	194,6									159	164	156	161	154	159	148	153
195	192,7	199,6									164	169	161	166	159	164	153	158
200	197,7	204,6											166	171	164	169	158	163
NOTE : The popular lengths are defined in terms of length Ʃ tmin and Ʃ tmax
a : For proper function of the preloaded bolted joint the following condition for the clamp length lt shall be fulfilled : (lg, max + 2P) < Ʃt < (lmin - P - mmax), where P is the pitch of thread and mmax is the maximum nut height accotding to table 4. The values of Ʃ tmin and Ʃ tmax specified in table A. 1 are within this range. The Ʃ tmax values are specified on the condition that the minimum bolt protrusion beyond the unloaded nut face shall be 1P.





Dimension of Nuts ^a

Thread d		M12	M16	M20	M22	M24	M27	M30	M36
Pd		1,75	2	2,5	2,5	3	3	3,5	4
da	max.	13	17,3	21,6	23,7	25,9	29,1	32,4	38,9
	min.	12	16	20	22	24	27	30	36
dw	max.	c	c	c	c	c	c	c	c
	min.	20,1	24,9	29,5	33,3	38,0	42,8	46,6	55,9
e	min.	23,91	29,56	35,03	39,55	45,20	50,85	55,37	66,44
m	nom = max.	10	13	16	18	20	22	24	29
	min.	9,64	12,3	14,9	16,9	18,7	20,7	22,7	27,7
mw	min.	7,71	9,84	11,92	13,52	14,96	16,56	18,16	22,16
s	max.	22	27	32	36	41	46	50	60
	min.	21,16	26,16	31	35	40	45	49	58,8

^a For hot-dip galvanized nuts, the dimensions apply before galvanizing.
^b P is the pitch of thead.
^c d_{w, max.} = s_actual





Dimensions

Normal size d (nominal thread diameter of associated bolts)		12	(14)a	16	(18)a	20	22	24	27	30	36
d1	min.	13	15	17	19	21	23	25	28	31	37
	max.	13,27	15,27	17,27	19,33	21,33	23,33	25,33	28,52	31,62	37,62
d2	min.	23,48	27,48	29,48	33,38	36,38	38,38	43,38	49	54,80	64,80
	max.	24	28	30	34	37	39	44	50	56	66
h	nom.	3	3	4	4	4	4	4	5	5	5
	min.	2,7	2,7	3,7	3,7	3,7	3,7	3,7	4,4	4,4	5,4
	max.	3,3	3,3	4,3	4,3	4,3	4,3	4,3	5,6	5,6	6,6
e	nom. = min.	0,5	0,5	0,75	0,75	0,75	0,75	0,75	1	1	1,25
	max.	1	1	1,50	1,50	1,50	1,50	1,50	2	2	2,50
c	min.	1,6	1,6	1,6	2	2,0	2,0	2,0	2,5	2,5	2,5
	max.	1,9	1,9	1,9	2,5	2,5	2,5	2,5	3,0	3,0	3,0

NOTE : For hot dip galvanized washers the above dimensions apply prior to galvanzing.
^a Sizes in brackets are non-preferred sizes.
