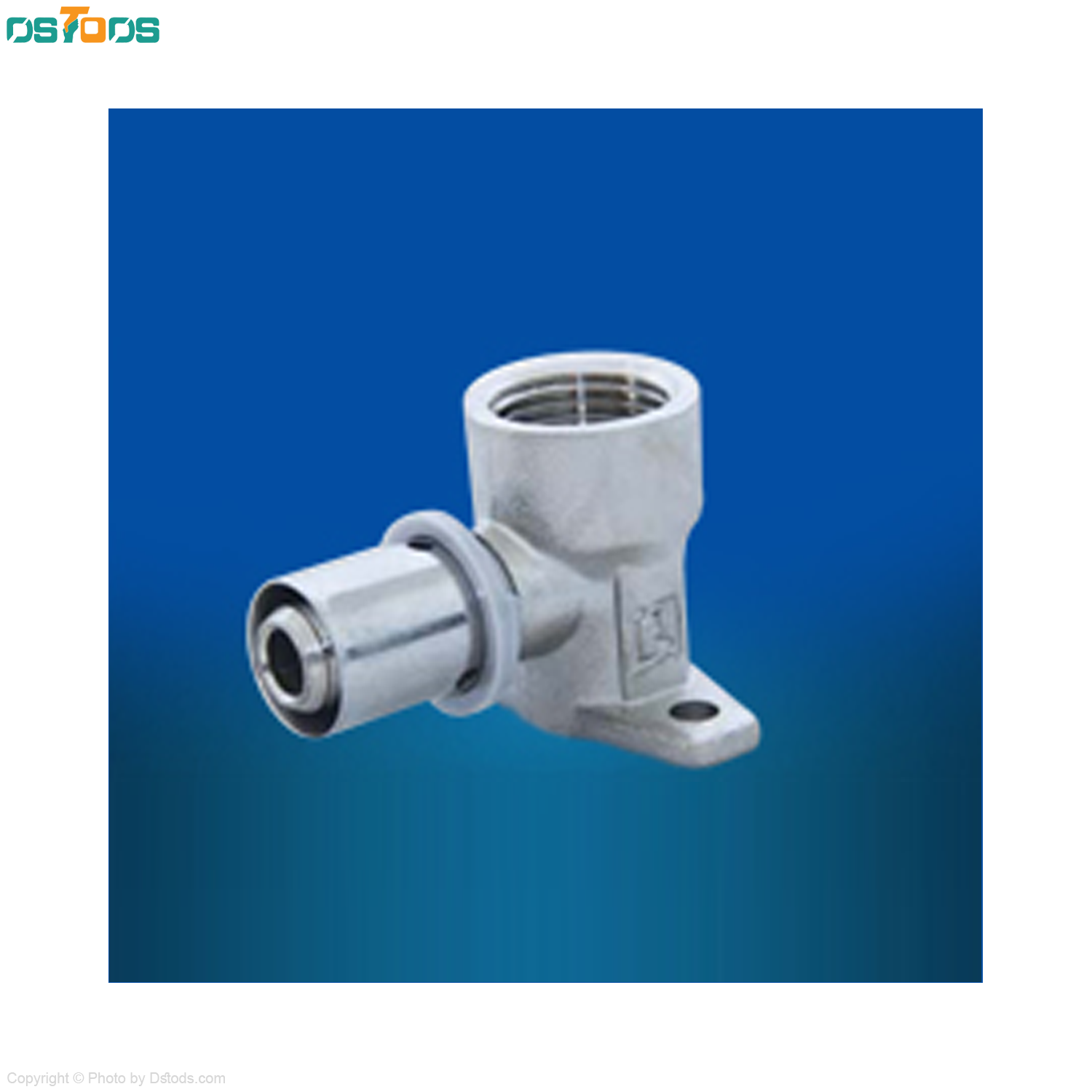

زانو صفحه دار توپیچ پرسی

- مقاومت حرارتی مداوم - مقاومت در برابر فشار بالا - مقاومت بالا در برابر زنگ زدگی، پوسیدگی و محیط های اسیدی و بازی - جلوگیری از انباشتگی رسوب و افت فشار کم - دارای ضریب انبساط طولی ناچیز در حد لوله های فلزی. - عدم نفوذ اکسیژن و اشعه ماوراء بنفش. - قابلیت خم کردن و شکل پذیری و سرعت نصب بالا - مقاومت بالا در برابر نشست های ساختمان و زلزله - کاملا بهداشتی

ساختار لوله های پنج لایه یزد پایپ : لایه بیرونی: این لایه از یک نوع پلی اتیلن مخصوص به نام PE-RT و یا PEX تشکیل شده است. لایه میانی: یک ورقه آلومنیومی با آلیاژ مخصوص بوده که به صورت طولی جوش خورده و به شکل لوله آلومنیومی درآمده است. (Logitudinally over lapped / Butt-welded Aluminum) لایه چسب: شامل دولایه چسب مخصوص است که لایه میانی را به لایه بیرونی و داخلی از جنس PE-RT و یا PEX پیوند می دهد. لایه داخلی: این لایه نیز همانند لایه بیرونی از یک نوع پلی اتیلن مخصوص به نام PE-RT و یا PEX تشکیل شده است. گروه صنعتی یزد لوله مفتخر است که همواره برای بالا نگه داشتن سطح کیفی محصولات تولیدی خود، مواد اولیه مصرفی را از معتبر ترین و بهترین شرکت های تولیدی داخلی و بین المللی تهیه نموده است. تمدید متمادی گواهینامه فنی مرکز تحقیقات راه، مسکن و شهرسازی از سال 84 تا به امروز دلیل روشنی است بر تعهد شرکت یزد لوله به استفاده از مواد اولیه با بالاترین سطح کیفی.

لوله های پنج لایه پلی اتیلن PERT/AL/PERT و PEX/AL/PEX این لوله ها از پنج لایه تشکیل شده اند که عبارتند از: 1. مواد پلی اتیلن (PEX یا PERT) لایه داخل 2. چسب لایه داخل 3. نوار آلومینیوم 4. چسب لایه خارج 5. مواد پلی اتیلن (PEX یا PERT) لایه خارج برای تولید این لوله ها نوار آلومینیوم (رول شده) در ابتدای خط قرار می گیرد و نوار آلومینیوم پس از گذشتن از اکومولاتور جهت شکل دهی وارد غلطک های مخصوص می گردد تا نوار به شکل لوله در آید.

برای اجرای سیستم لوله کشی پنج لایه دو روش متداول وجود دارد، روش کوبلی و روش پرسی. روش اول آسان‌ترین راه است که با لوازم کاملاً ابتدایی قابل نصب است. ابتدا لوله را با قیچی یا گردبر به اندازه لازم بریده. سپس به وسیله ابزار کالیبر داخل لوله را کمی گشاد کرده و با استفاده از تیغه‌های در انتهای کالیبر با حرکت چرخشی دیواره داخلی لوله را به صورت کونیک در آورید. انجام این کار بسیار مهم است چون دیواره لوله قبل از کالیبر زدن برنده است و ممکن است اورینگ لاستیکی اتصال را در زمان نصب پاره کند و این می‌تواند باعث آب بندی نادرست و نشتی آب شود.در آخر بعد از کالیبر زدن، اول مهره اتصال را از لوله رد کرده سپس حلقه مخصوص را به سر لوله وارد کنید. سپس لوله را وارد کرده و با یک آچار تخت و یا آچار فرانسه مهره را محکم کنید. روش دوم نیز به آسانی روش اول است با این تفاوت که در روش دوم (استفاده از اتصالات پرسی) نیاز به ابزار مخصوص هست. اتصالات پرسی به علت نداشتن مهره سبک‌تر در نتیجه ارزان‌تر می‌باشند. روش نصب اتصالات پرسی مانند اتصالات کوپلی باید حتماً قبل از نصب، لوله کالیبر شود. سپس لوله را وارد اتصال پرسی کرده برای اطمینان از اینکه لوله به طور کامل وارد حلقه استیلی شده است از سوراخی که در انتهای حلقه استیلی است می‌توان استفاده کرد. بعد با استفاده از دستگاه پرس برقی (هیدرولیکی) یا پرس دستی حلقه استیلی پرس می‌شود.

- هنگام بارگیری و تخلیه بار لوله ها از پرتاب کردن آن ها خودداری شود، زیرا این کار باعث آسیب و شکستگی لوله ها خواهد شد. - لوله و اتصالات در محل مناسب و دور از تابش نور خورشید نگهداری شوند. - با توجه به استفاده لوله و اتصالات در سیستم لوله کشی آب بهداشتی، محل نگهداری آن ها باید فاقد آلودگی باشد. - با توجه به اهمیت بسته بندی در محافظت نسبی از لوله و اتصالات در برابر تابش نور خورشید و آلودگی، تلاش شود اقلام بسته بندی سالم بماند. - از انبارش لوله و اتصالات در مسیر رفت و آمد خودداری نمایید، زیرا وارد آمدن ضربه و فشارهای نامتعارف باعث آسیب آن ها خواهد شد. - لوله ها و اتصالات به نحوی بارگیری شوند که در هنگام حمل و نقل هیچ صدمه ای به آن ها وارد نشود. - لوله ها به صورت مرتب چیده شوند و از تماس آن ها با اجسام تیز و برنده جلوگیری شود. - وجود یک انبار مناسب در مجاورت کارگاه سودمند خواهد بود.

۱) ارتباط بین سیستم لوله­ کشی پنج لایه و سیستم لوله کشی فلزی جهت ارتباط بین مهره ماسوره پنج لایه با رزوه مقابل، لازم است تا اورینگ ماسوره داخل پخ ۴۵ درجه اتصال قرار گیرد. به علت اینکه اتصالات فلزی فاقد چنین شرایطی هستند لذا مجاز به ارتباط مستقیم مهره ماسوره پنج لایه و رزوه اتصالات سیستم های فلزی نمی باشیم و حتماً باید از اقلامی مانند مغزی و تبدیل ها به عنوان واسطه مهره ماسوره پنج لایه ورزوه سیستم های فلزی استفاده نماییم. ۲) عدم استفاده ار اورینگ های متفرقه با توجه به اینکه طراحی اورینگ اتصالات پنج لایه به گونه ­ای است که توان عملکرد بلند مدت را در سیستم های گرمایشی دارد لذا در صورت مفقود شدن اورینگ اتصالات مختلف، مجری مجاز به استفاده از اورینگ های مشابه یا متفرقه نمی­ باشد و موظف است اورینگ را از نمایندگی شرکت پنج لایه تهیه و روی اتصال نصب نماید. ۳) مراقبت از لوله ها در مقابل مصالح ساختمانی نظر به اینکه در زمان اجرای لوله ­کشی ساختمان، سایر عملیات ساختمانی نیز انجام می ­شود، رعایت نکات زیر الزامی است: الف ـ رول لوله مستقیماً روی کف ساختمان در حال ساخت قرار نگیرد و با قرار دادن کارتن یا مقوا در زیر آن از آسیب دیدن احتمالی لوله محافظت شود. ب ـ مسیر لوله ­کشی از وجود مصالح مختلف ساختمانی از جمله پوکه­ های نوک تیز پاک گردد. ج ـ پس از اجرای هر مسیر لوله­ کشی و تست و تأیید مهندس ناظر، مسیر لوله مذکور با استفاده از ملات سبک پوشانده شود تا از آسیب احتمالی مصون گردد. ۴) مراقبت از لوله های دفن نشده در زمستان از جمله وظایف مجری در هنگام اجرای سیستم لوله ­کشی در فصل سرما مراقبت از لوله­ های پوشانده نشده در مصالح در مقابل یخ‌زدگی و ترکیدگی احتمالی است لذا مجری موظف است پس از اجرای سیستم لوله ­کشی و انجام تست، آب کل سیستم را تخلیه نماید و یا جهت انجام تست از آب نمک با غلظت معین استفاده شود تا در صورتیکه آب در قسمت هایی از لوله باقی ماند امکان یخ‌زدگی آن کمتر شود. لازم به ذکر است هنگام نصب تجهیزات و شیرآلات آب نمک مذکور از سیستم خارج گردد. برای ساخت محلول آب نمک باید از نسبت وزنی استفاده کنید. بطور مثال: برای ساخت محلول ۲۳% باید ۲۳۰ گرم نمک را در یک لیتر آب حل کنید. با توجه به اینکه فشار آب داخل سیستم گرمایش و سرمایش از کف پایین است، می‌توان برای تست از هوا با فشار ۸ بار نیز استفاده نمود. قابل ذکر است این تست فقط برای سیستم گرمایش و سرمایش از کف اجرا می‌گردد.
